特種壓力容器焊接：高溫高壓環(huán)境下的自動化工藝突破

發(fā)布日期：2025-10-15 10:35 ????瀏覽量：

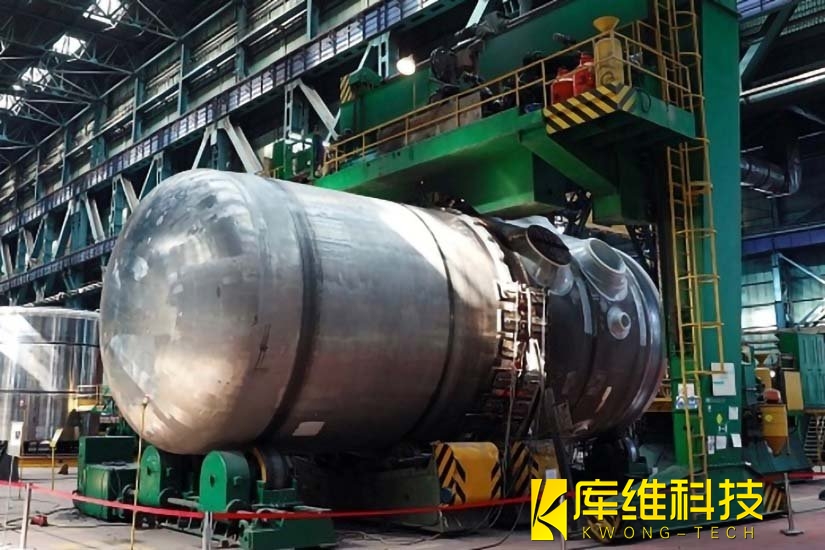

特種壓力容器（如核反應(yīng)堆壓力殼、加氫反應(yīng)器）長期服役于??高溫高壓、強(qiáng)腐蝕??極端環(huán)境，其焊接質(zhì)量直接決定設(shè)備壽命與運(yùn)行安全。隨著自動化焊接技術(shù)的迭代升級，窄間隙埋弧焊與激光焊接通過參數(shù)優(yōu)化實(shí)現(xiàn)了極端工況下的工藝突破，成為行業(yè)技術(shù)升級的關(guān)鍵支撐。

一、高溫高壓場景的焊接痛點(diǎn)

核反應(yīng)堆壓力殼需承受15MPa以上壓力、300℃高溫及硼酸介質(zhì)腐蝕，加氫反應(yīng)器則面臨400℃以上、10MPa氫壓及硫化物應(yīng)力腐蝕。此類工況下，焊接接頭需同時具備“零缺陷”強(qiáng)度與長期耐蝕性。

傳統(tǒng)工藝中，手工電弧焊或常規(guī)埋弧焊存在三大短板：

熱輸入集中易導(dǎo)致晶粒粗大，降低材料抗蠕變性能；
坡口間隙波動引發(fā)熔合不良，成為裂紋起源；
人工操作偏差使焊縫成分與力學(xué)性能離散度超15%，難以滿足核電“萬無一失”的標(biāo)準(zhǔn)。

因此，??高溫高壓環(huán)境下的工藝穩(wěn)定性??成為自動化焊接技術(shù)攻關(guān)的核心命題。

二、窄間隙埋弧焊

針對核反應(yīng)堆壓力殼等厚壁容器，窄間隙埋弧焊憑借“小坡口、低熱輸入”特性脫穎而出。其工藝突破聚焦兩大參數(shù)優(yōu)化：

??坡口設(shè)計(jì)智能化??：通過有限元模擬熱場分布，將傳統(tǒng)V型坡口改進(jìn)為“圓底U型+變角度側(cè)壁”，減少熔敷金屬填充量30%，同時避免側(cè)壁未熔合缺陷。
??過程控制精準(zhǔn)化??：集成激光測距與電弧電壓雙反饋系統(tǒng)，實(shí)時調(diào)節(jié)焊接速度（1.2-2.5mm/s）與線能量（15-25kJ/cm），確保熔池凝固速率均勻，晶粒尺寸控制在50μm以下，耐蝕性能較傳統(tǒng)工藝提升20%。

三、激光焊接

加氫反應(yīng)器常用Cr-Mo鋼或鎳基合金，對熱裂紋與氫致開裂敏感。激光焊接以其高能密度（10?W/cm²）、低熱影響區(qū)（≤0.5mm）優(yōu)勢，成為高合金材料焊接新路徑。關(guān)鍵參數(shù)優(yōu)化包括：

??功率-速度協(xié)同調(diào)控??：針對2.25Cr-1Mo鋼，采用4kW光纖激光+脈沖模式（頻率500Hz），配合1.8m/min焊接速度，將熱輸入降至8kJ/cm，避免馬氏體脆化相生成，接頭沖擊韌性提升至80J以上。
??填絲-保護(hù)氣體匹配??：選用ER55-B2焊絲與98%Ar+2%H?混合保護(hù)氣，通過在線光譜監(jiān)測熔池成分，動態(tài)調(diào)整送絲速率（3-6m/min），確保焊縫Cr、Mo元素?zé)龘p率＜2%，耐硫化物應(yīng)力腐蝕性能（SSRT）延長至1000h無斷裂。
